USB-C può sostituire i vecchi alimentatori: come funzionano i trigger PD

Trasformare un moderno caricatore USB-C nell’alimentatore di un router, un monitor, una vecchia console o un disco esterno non è un’idea che nasce oggi. Da tempo esistono piccoli circuiti chiamati USB-C PD trigger, acquistabili per pochi euro, che convincono un alimentatore Power Delivery (PD) a fornire 9, 12, 15 o 20 V invece dei normali 5 V iniziali.

Su Amazon Italia si trovano ad esempio kit di piccole schede USB-C con selettori DIP per scegliere 5, 9, 12, 15 o 20 V, modelli con display digitale, adattatori già terminati con jack DC e perfino confezioni da cinque o dieci schede vendute per poco più di 10 euro.

Un kit HATMINI può ad esempio comprendere tre trigger USB-C PD/QC configurabili per 5, 9, 12 o 20 V; un altro kit da cinque schede permette di scegliere 5, 9, 12, 15 e 20 V mediante DIP switch. Esistono inoltre dispositivi con display digitale e una serie di adattatori DC inclusi. Insomma, alimentare un vecchio dispositivo attraverso USB-C non è affatto una novità di quest’anno.

Come funzionano i trigger USB-C PD

Quando colleghiamo un apparecchio USB-C a un caricatore compatibile PD, la sorgente non mette arbitrariamente 20 V sui contatti: parte invece da una condizione sicura e comunica al dispositivo le configurazioni elettriche che può offrire.

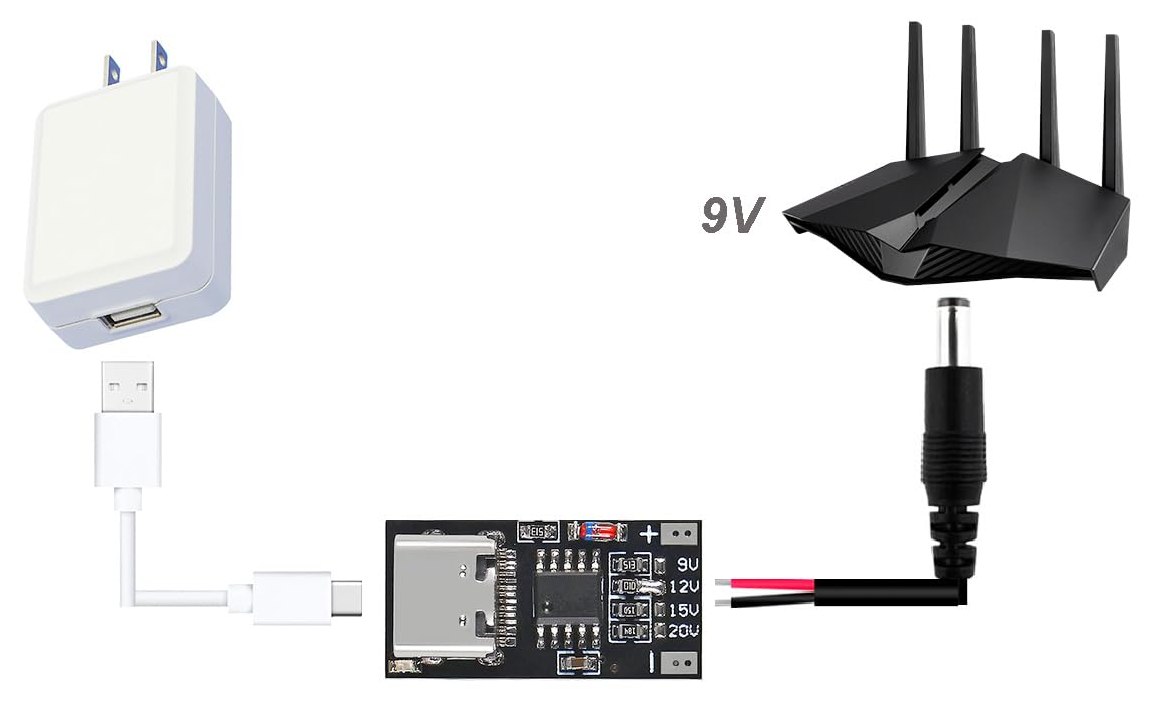

Un alimentatore può dichiarare, per esempio, 5, 9, 12, 15 o 20 V; il dispositivo alimentato sceglie quindi una delle combinazioni disponibili. Un PD trigger simula proprio questa parte della conversazione. Invece di lasciare che sia un notebook o uno smartphone a richiedere 12 o 20 V, un piccolo circuito effettua la negoziazione e presenta all’uscita la tensione desiderata.

Fonte: Amazon Italia/Youmile

Da qui deriva anche il termine “trigger”: il circuito “innesca” la negoziazione necessaria a ottenere una determinata uscita. Tecnicamente, il comportamento è quello proprio di un USB PD Sink, cioè un dispositivo che riceve energia e richiede alla sorgente uno specifico profilo.

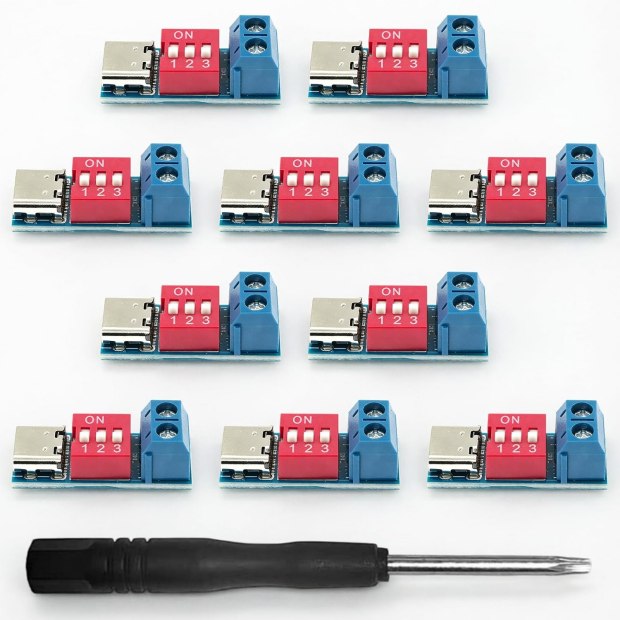

Impostando i DIP switch si sceglie, per esempio, 12 V: quando il circuito viene collegato a un caricatore USB-C compatibile, chiede alla sorgente quel profilo e rende la tensione disponibile sull’uscita.

La raccomandazione è comunque sempre quella di controllare la tensione con un multimetro prima di collegare apparecchi sensibili: dall’altra parte della schedina non c’è più un dispositivo USB-C capace di negoziare e proteggersi, ma normalmente due semplici fili oppure un jack DC. Se scegliamo 20 V e colleghiamo un apparecchio progettato per 9 V, nessun protocollo può più intervenire per impedirci di commettere l’errore.

Adattatori pronti all’uso

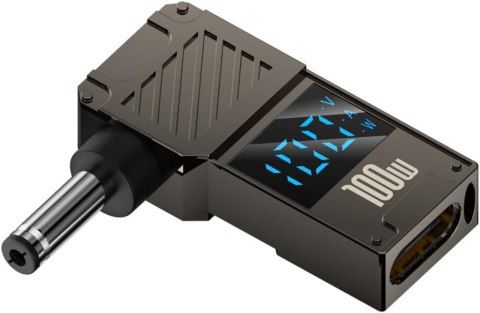

Come raccontato nell’introduzione, non bisogna necessariamente comprare una schedina e saldare un jack. Amazon Italia propone adattatori USB-C-to-DC già assemblati: alcuni sono dedicati a una tensione precisa, molto spesso 20 V, perché pensati principalmente per sostituire l’alimentatore di determinati notebook; altri integrano un piccolo display e permettono di selezionare tra più tensioni prima di collegare il dispositivo.

Sebbene siano venduti con descrizioni simili, possiamo identificare tre famiglie di prodotti molto differenti:

• Cavi con tensione fissa: il circuito interno richiede sempre, per esempio, 12 o 20 V.
• Trigger selezionabili, sui quali si imposta manualmente uno dei profili PD standard.
• Dispositivi più evoluti capaci di sfruttare PPS (Programmable Power Supply, possono chiedere al caricatore di regolare l’uscita su valori intermedi), quindi di richiedere tensioni che non appartengono necessariamente ai soliti valori 5/9/15/20 V.

Supponiamo di avere un monitor che richiede 19 V, 2 A. Con un normale trigger che offre soltanto 15 e 20 V non abbiamo il valore esatto; con una sorgente PPS compatibile possiamo invece chiedere direttamente 19 V.

VFLEX trasforma USB-C in un alimentatore universale: come funziona

Un cassetto pieno di alimentatori, ciascuno con il proprio connettore cilindrico, tensione e polarità. Router, monitor, vecchie console, dischi esterni, apparecchiature audio e strumenti elettronici continuano spesso a dipendere dai classici alimentatori DC anche quando sulla scrivania sono ormai presenti caricabatterie USB-C capaci di erogare decine o centinaia di watt.

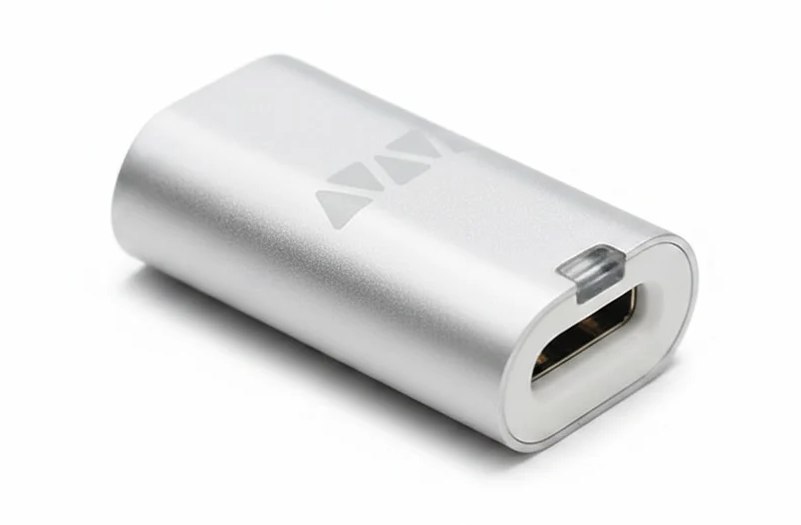

VFLEX è una novità sviluppata dalla statunitense Werewolf che si presenta come un piccolo adattatore programmabile capace di alimentare dispositivi con barrel jack, cioè il tradizionale connettore cilindrico DC, utilizzando un caricatore o un power bank USB-C PD.

L’idea potrebbe ricordare uno dei tanti cavi USB-C-to-DC già disponibili da tempo e dei quali abbiamo parlato anche in precedenza.

Il funzionamento di VFLEX è più raffinato: l’adattatore non si limita a chiedere sempre 9, 12, 15 o 20 V. L’utente gli indica la tensione necessaria, il valore viene memorizzato nel dispositivo e VFLEX cerca di ottenerlo direttamente dalla sorgente USB-C attraverso i meccanismi previsti da USB PD, PPS ed eventualmente EPR/AVS.

EPR (Extended Power Range) estende USB PD fino a tensioni e potenze più elevate, arrivando fino a 48 V e 240 W. AVS (Adjustable Voltage Supply) permette invece di regolare la tensione in modo più flessibile all’interno dell’intervallo EPR, anziché usare soltanto valori fissi.

Werewolf dichiara un intervallo configurabile compreso tra 3,3 e 48 V, a condizione naturalmente che il caricatore USB-C collegato sia effettivamente capace di fornire la tensione richiesta. Il limite massimo di corrente dichiarato è pari a 5 A.

Cosa porta davvero di nuovo VFLEX?

VFLEX non introduce un principio inedito: la differenza sta piuttosto nell’aver riunito in un dispositivo molto piccolo e orientato all’utente finale una serie di funzioni che, nei prodotti economici, richiedono spesso DIP switch, saldature, potenziometri o moduli separati.

La tensione si imposta tramite app per Android/iOS o Web App su Chrome ed Edge e viene salvata in una memoria non volatile, quindi VFLEX continua a richiederla anche dopo essere rimasto completamente scollegato dall’alimentazione.

L’adattatore non si limita inoltre a inviare una richiesta PD: verifica il risultato della negoziazione e usa il LED per segnalare, tra le altre cose, tensioni fuori tolleranza, valori non supportati dalla sorgente o problemi legati al cavo E-Marker.

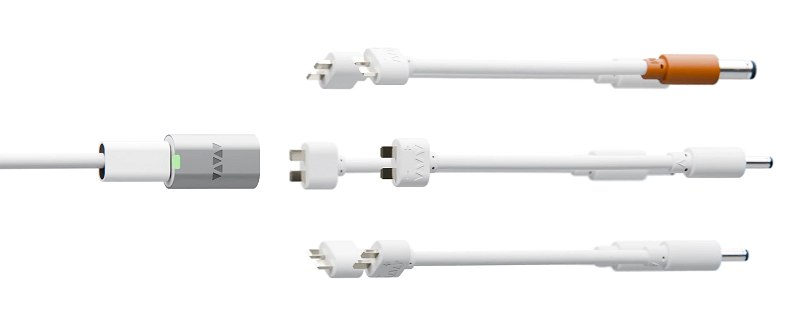

Oltre alla compatibilità EPR, quando caricatore e cavo supportano queste configurazioni, si aggiungono i terminali barrel intercambiabili, compresi quelli con polarità center-negative, e la possibilità di interrogare la sorgente USB-C per capire quali tensioni e modalità risultino realmente disponibili.

La vera novità consiste nell’aver trasformato una tecnica già nota ai maker in un prodotto **più semplice da configurare, più diagnostico e più vicino a un alimentatore universale programmabile pronto all’uso.

Cosa verificare e a cosa servono davvero questi adattatori

Prima di sostituire un alimentatore tradizionale con un trigger USB-C bisogna controllare tensione, corrente e polarità: se l’etichetta originale indica, per esempio, 12 V DC – 2 A, il nuovo sistema deve fornire 12 V e poter erogare almeno 2 A.

Un alimentatore da 12 V e 3 A va generalmente bene, perché è il dispositivo a determinare quanta corrente assorbire; fornire invece 20 V a un apparecchio progettato per 12 V può danneggiarlo.

Da verificare attentamente anche la polarità del jack, indicata sull’etichetta dell’alimentatore originale con il relativo simbolo: bisogna controllare se il polo positivo è al centro oppure sull’anello esterno e mantenere la stessa configurazione.

Fatte queste verifiche, un buon trigger USB-C può sostituire molti alimentatori dedicati per router, switch, vecchi monitor, hard disk esterni, mini PC, console retro, apparecchiature audio, luci e strumenti elettronici.

In viaggio può bastare un unico caricatore USB-C multiporta con più trigger configurati correttamente; inoltre, se un power bank USB-C con Power Delivery supporta tensione e potenza necessarie, può alimentare anche dispositivi normalmente collegati alla presa elettrica. Usando ad esempio VFLEX con un monitor, vecchie console e altre apparecchiature alimentate da power bank, per il dispositivo finale non cambia nulla, perché continua semplicemente a ricevere la stessa tensione DC prevista dall’alimentatore originale.
